Projeto 02 - Led acende com push button pressionado (resistor pull-down)

Básico - Projeto 02

Botão (push button) liga led quando pressionado

Objetivo

Criar um circuito para ligar e desligar um led através de um botão de pressão (pushbutton). Enquanto o botão for mantido pressionado, o LED ficará ativado; caso contrário, o LED se apagará. Isso pode ser feito configurando o botão com um resistor pull-down, ou seja, com o resistor conectado ao GND (negativo).

Observação: Os botões de pressão (push button) apenas mudam seu estado quando pressionados, voltando ao seu estado original quando o botão é liberado. Neste projeto, teremos uma rotina para atribuir ao botão a função de ligar um componente eletrônico qualquer quando o botão for mantido pressionado, e desligar quando o botão estiver liberado.

Aplicação

Para fins didáticos e projetos gerais com arduino.

Componentes necessários

Referência

Componente

Quantidade

Imagem

Observação

Protoboard Protoboard 830 pontos 1

No mínimo utilizar protoboard com 830 pontos

Jumpers Kit cabos ligação macho / macho 1
Resistor

Resistor

2

1 Resistor 150Ω (led vermelho ou amarelo)

1 Resistor 10KΩ (push button)

Se precisar usar outros valores, calcule o resistor apropriado para o led utilizado - Calcular Resistor ou utilize a tabela padrão Tabela de resistores para leds

Led 5mm LED 5mm 1

1 LED alto brilho ou difuso (qualquer cor)

Você poderá utilizar também LEDs de 3 mm na cor que desejar.

Push Button Push button 6X6X5mm  1
Arduino UNO R3 Arduino UNO 1

Você poderá utilizar uma placa Arduino UNO original ou similar

Montagem do Circuito

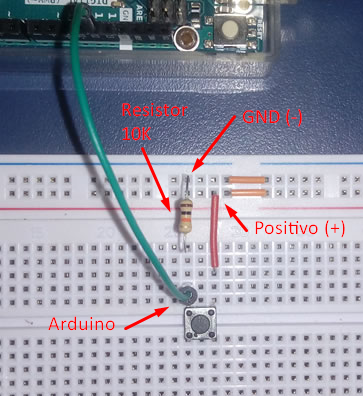

Conecte os componentes no Protoboard como mostra a figura abaixo. Verifique cuidadosamente os cabos de ligação antes de ligar seu Arduino. Lembre-se que o Arduino deve estar totalmente desconectado da força enquanto você monta o circuito.

Atenção

1. Lembre-se que o LED tem polaridade: O terminal maior tem polaridade positiva e o lado do chanfro tem polaridade negativa.

1.1. Portanto, faça a conexão do Arduino no terminal positivo (anodo) e o GND no terminal negativo (catodo) do led.

1.2. Para evitar danos ao led é necessário a inclusão de um resistor no circuito. Como o resistor é um limitador da corrente elétrica no circuito, ele poderá estar conectado no anodo (terminal maior) ou no catodo (terminal menor) do led, tanto faz.

2. Determinamos o valor do resistor através da tabela prática: Tabela prática de utilização de leds 3mm e 5mm. Entretanto, o mais correto é sempre verificar o datasheet do fabricante do LED para você ter os exatos valores de tensão e corrente do mesmo - leia Como calcular o resistor adequado para o led e Leds ligados em série e em paralelo.

Obs.: Resistores iguais ou superiores a 250 Ω poderão ser utilizados em LEDs de todas as cores para um circuito com tensão igual ou inferior a 5V.

Valores utilizados para nossos projetos: LEDs difusos ou de alto brilho: Vermelho, Laranja e Amarelo: 150 Ω | Led Verde e Azul: 100 Ω

3. Monte o botão (push button) com resistor pull-down (resistor conectado no GND). Desta forma, quando o botão estiver pressionado, o Arduino retornará "HIGH" ou "1". Leia mais em Resistores Pull-down e pull-up e Como usar push button com Arduino (programação)



Obs.: Os resistores pull-up e pull-down garantem um nível lógico estável quando, por exemplo, o botão não está pressionado. Geralmente utiliza-se um resistor de 10KΩ para esse propósito. A seguir é exibida a ligação desses resistores no circuito para leitura de tecla do botão:

Entradas-e-Saídas-digitais-Arduino-pull-up-pull-down

4. A montagem abaixo foi realizada em um protoboard com linhas de alimentação não contínuas, onde acrescentamos jampers para a ligação. Verifique se o seu protoboard possui linhas de alimentação contínuas ou separadas - saiba mais em protoboard

Código do projeto (Sketch)

Faça o dowload e abra o arquivo projeto02.ino no IDE do Arduino:  DOWNLOAD - projeto02.ino

Ou se preferir, copie e cole o código abaixo no IDE do Arduino:

/*******************************************************************************
*
*    Projeto 02 – Push button liga led quando pressionado (pull down)
*                   http://squids.com.br/arduino
*
*******************************************************************************/

const int ledPin = 2; //led no pino 2
const int Botao = 12; //botao no pino 12
int estadoBotao; //Variavel para ler o status do pushbutton

void setup(){
    pinMode(ledPin, OUTPUT); //Pino do led será saída
    pinMode(Botao, INPUT); //Pino com botão será entrada
}

void loop() {
    estadoBotao = digitalRead(Botao); //le o estado do botão - HIGH OU LOW

    if (estadoBotao == HIGH) { //Se botão estiver pressionado (HIGH)
        digitalWrite(ledPin, HIGH); // acende o led do pino 2.
    }
    else { //se não estiver pressionado (LOW)
        digitalWrite(ledPin, LOW); //deixa o led do pino 2 apagado
    }
}

Depois, faça a verificação e o upload para o microcontrolador.

Vídeo

Como o projeto deve funcionar

1. Iniciando o programa, o led permanecerá apagado.

2. Ao pressionar o botão o led se acenderá, mantendo-se aceso até você liberar o botão.

3. Ao liberar o botão o led se apagará, mantendo o seu estado inicial.

Explicando o Código do Projeto

1. Primeiro declaramos as constantes e as variáveis do projeto.

1.1. Observe que utilizamos constantes e variável tipo "int". Veja na tabela abaixo as diferenças nos tipos de constantes e variáveis:

Tipo Valores Válidos para Variáveis e Constantes
char letras e símbolos: 'a', 'b', 'H', '^', '*','1','0'
int de -32767 até 32767 (apenas números inteiros)
float de -3.4 x 1038 até +3.4 x 10+38com até 6 dígitos de precisão (2 casas depois da vírgula)
double de -1.7 x 10308 até +1.7 x 10+308com até 10 dígitos de precisão

1.2. A constante ledPin se refere ao Led que deverá estar conectado à porta digital 2 do Arduino.

1.3. A constante Botao se refere ao push button que deverá estar conectado à porta digital 12 do Arduino.

1.4. Declaramos estadoBotao como uma variável tipo "inteira". Esta variável vai armazenar as leituras do status (se HIGH ou LOW) do push button.

2. Através da strutura void setup(), definimos:

2.1. Define ledPin como saída do controlador Arduino (OUTPUT) conectado ao pino 2.

2.2. Define Botao como entrada do controlador Arduino (INPUT) conectado ao pino 12.

3. Através da estrutura void loop(), obtemos:

3.1. Primeiro fazemos a leitura do botão através função digitalRead(Botao), determinando se está pressionado (HIGH ou 1) ou se está liberado (LOW ou zero), armazenando esta informação na variável estadoBotao.

3.2. Se o botão estiver pressionado, através do comando if (estadoBotao==HIGH), determinamos que:

3.2.1. Se verdadeiro, o led será aceso através da função digitalWrite(ledPin, High).

3.2.2. Caso contrário, o led será ou permanecerá apagado de acordo com a função digitalWrite(ledPin, LOW).

Documentação de Referência Arduino

Escopo de Variáveis e Qualificadores

variáveis Arduino - escopo e qualificadores
const
escopo

Tipos de Dados

Tipos de dados usados pelo Arduino
int

Sketch - estrutura

loop()
setup()

Constantes

HIGH | LOW
INPUT | OUTPUT

Funções - Entradas e Saídas Digitais

digitalRead()
digitalWrite()
pinMode()

Estruturas de Controle

if
else

Operadores de Comparação

== (igual a)
