Básico - Projeto 02a

Botão (push button) desliga led quando pressionado

Objetivo

Criar um circuito para ligar e desligar um led através de um botão de pressão (pushbutton), que se estiver pressionado apaga o led, se não mantém o led aceso.

Observação: Os botões de pressão (push button) apenas mudam seu estado quando pressionados, voltando ao seu estado original quando o botão é liberado. Neste projeto, teremos uma rotina para atribuir ao botão a função de desligar um componente eletrônico qualquer quando o botão for pressionado, e ligar quando o botão estiver liberado.

Aplicação

Para fins didáticos e projetos gerais com arduino.

Componentes necessários

Referência

Componente

Quantidade

Imagem

Observação

Protoboard Protoboard 830 pontos

Comprar

1 Resultado de imagem para protoboard 830v

No mínimo utilizar protoboard com 830 pontos

Jumpers Kit cabos ligação macho / macho

Comprar

1
Resistor

Resistor

Comprar

2

1 Resistor 150Ω (vermelho ou amarelo)

1 Resistor 10KΩ (push button)

Se precisar usar outros valores, calcule o resistor apropriado para o led utilizado - Calcular Resistor ou utilize a tabela padrão Tabela de resistores para leds

Led 5mm LED 5mm

Comprar

1

1 LED alto brilho ou difuso (qualquer cor)

Você poderá utilizar também LEDs de 3 mm na cor que desejar.

Push Button Push button 6X6X5mm

Comprar

1
Arduino UNO R3 Arduino UNO Original

Comprar



Arduino UNO Similar

Comprar

1

Você poderá utilizar uma placa Arduino UNO original ou similar

Montagem do Circuito

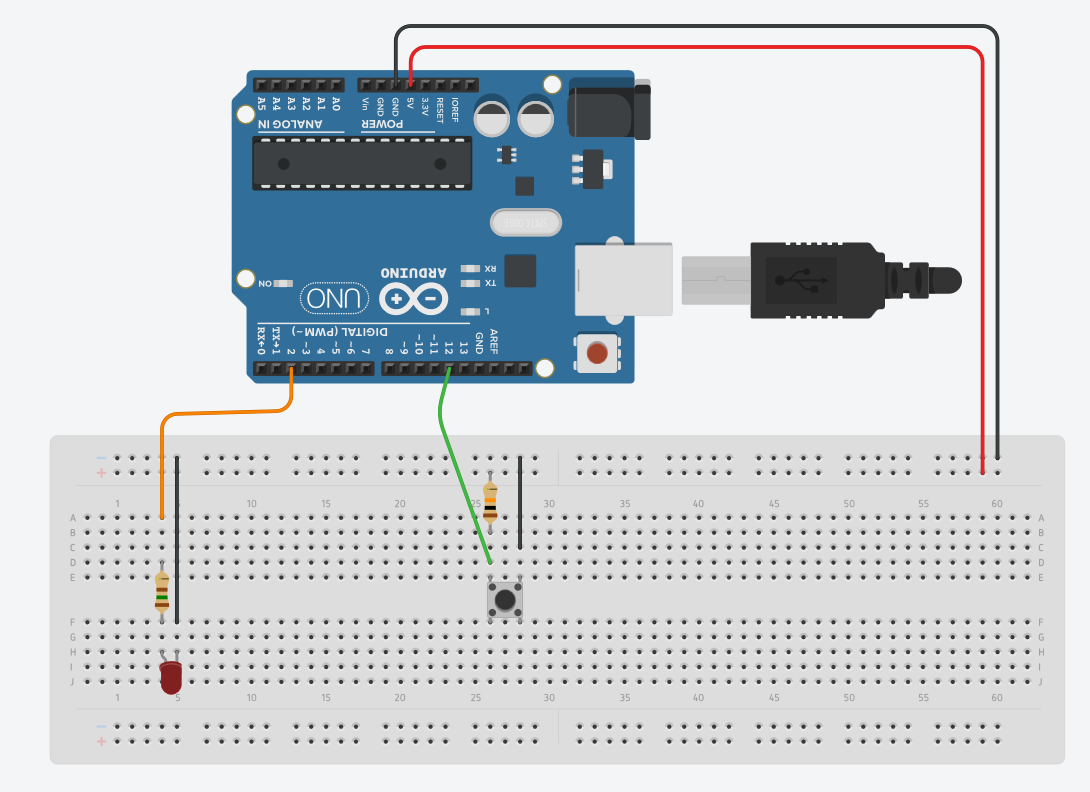

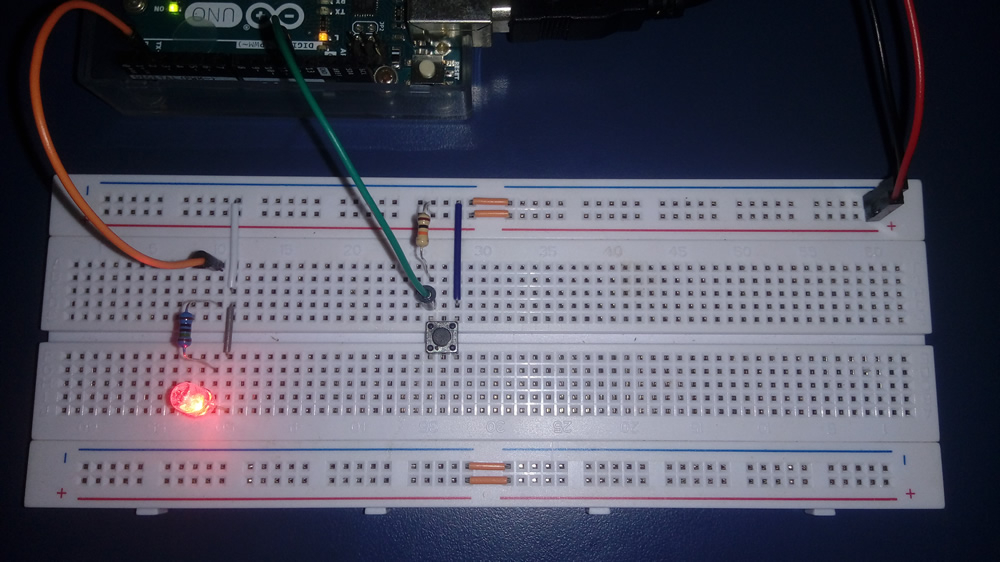

Conecte os componentes no Protoboard como mostra a figura abaixo. Verifique cuidadosamente os cabos de ligação antes de ligar seu Arduino. Lembre-se que o Arduino deve estar totalmente desconectado da força enquanto você monta o circuito.

Atenção

1) Lembre-se que o LED tem polaridade: O terminal maior tem polaridade positiva e o lado do chanfro tem polaridade negativa.

1.1. Portanto, faça a conexão do Arduino no terminal positivo (anodo) e o GND no terminal negativo (catodo) do led.

1.2. Para evitar danos ao led é necessário a inclusão de um resistor no circuito. Como o resistor é um limitador da corrente elétrica, ele poderá estar conectado no anodo (terminal maior) ou no catodo (terminal menor) do led, tanto faz

2) Determinamos o valor do resistor através da tabela prática: Tabela prática de utilização de leds 3mm e 5mm. Entretanto, o mais correto é sempre verificar o datasheet do fabricante do LED para você ter os exatos valores de tensão e corrente do mesmo - leia Como calcular o resistor adequado para o led. (Obs.: Resistores superiores a 250 Ω poderão ser utilizados em LEDs de todas as cores para um circuito com tensão igual ou inferior a 5V).

Valores utilizados para nossos projetos: LEDs difusos ou de alto brilho: Vermelho, Laranja e Amarelo: 150 Ω | Led Verde e Azul: 100 Ω

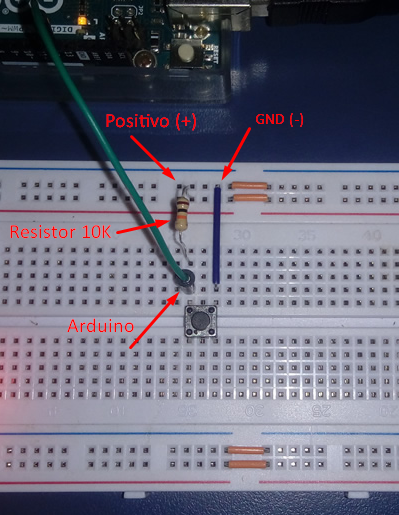

3) Monte o botão (push button) com resistor pull-up (resistor conectado no positivo 5V). Desta forma, quando o botão estiver pressionado, o Arduino retornará "LOW" ou "0". Leia mais em Resistores Pull-down e pull-up
