Básico - Projeto 45

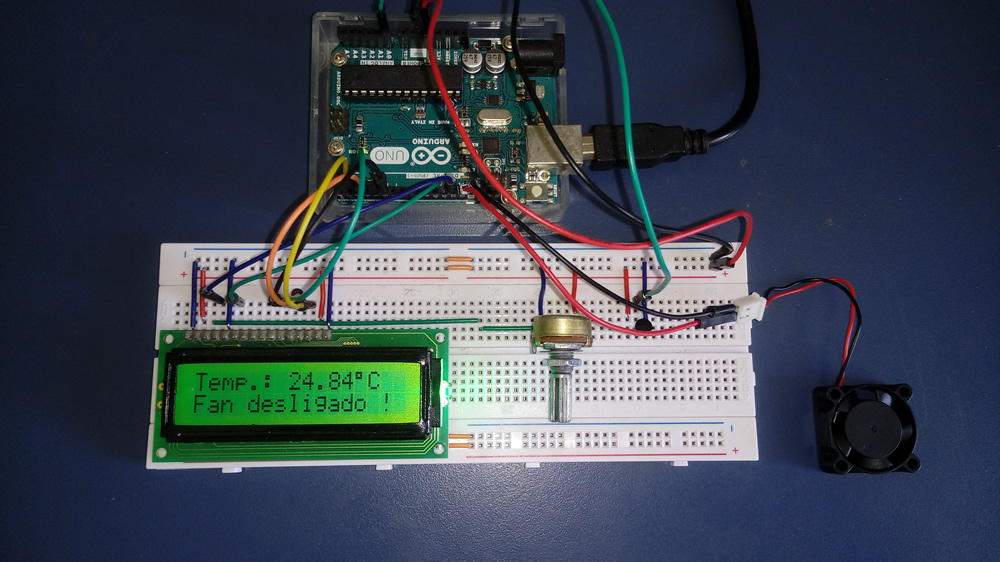

Controle de cooler com sensor de temperatura LM35

Objetivo

Neste projeto vamos criar um circuito para controlar o acionamento de um cooler através da temperatura lida por um sensor LM35. Desta forma, o cooler será acionado quando a temperatura ambiente atingir o valor de controle determinado no programa, voltando a se desligar quando a temperatura ambiente ficar abaixo do valor de controle.

Obs.: Este projeto não vai utilizar o recurso de programação analogReference(INTERNAL) que altera a tensão de referência das portas analógicas do Arduino de 5V para 1,1V ( ver Projeto 39 - Display LCD como mostrador de temperatura).

A diferença de se usar o sensor desta forma é que ele não fica tão preciso quanto ficaria se usássemos a mudança da referência analógica. Entretanto, para obtermos um valor bem preciso e evitarmos variações bruscas no sistema vamos definir uma média de 1000 leituras para cada valor utilizado e apresentado no display.

Aplicação

Para fins didáticos e projetos com sensores de temperatura para refrigeração e display de cristal líquido.

Componentes necessários

Referência

Componente

Quantidade

Imagem

Observação

Protoboard Protoboard 830 pontos

Comprar

1 Resultado de imagem para protoboard 830v

No mínimo utilizar protoboard com 830 pontos

Jumpers Kit cabos ligação macho / macho

Comprar

1
Display LCD

Display LCD 16X2 com pinos soldados

Comprar

1 DISPLAY LCD 16X2

LCD que utilize o controlador HD44780 (veja na descrição ou datasheet do componente)

O display poderá ser de qualquer cor (fundo verde, azul ou vermelho)

Potenciômetro

Potenciômetro 1OK

Comprar




1 Resultado de imagem para potenciômetro

O valor do potenciômetro aumenta quando giramos o eixo do componente na direção do polo negativo para o polo positivo.

Obs.: Se não possuir potenciômetro de 10KΩ você poderá utilizar um de outro valor, de 1kΩ até 100kΩ.

Sensor de Temperatura LM35

Sensor de Temperatura LM35

Comprar

1

Utilizamos um sensor, segundo o datasheet do fabricante, com faixa de temperatura de -55ºC até +150ºC e incremento de
10mV/ºC, ou seja, cada vez que a temperatura ambiente aumenta 1ºC, o sensor aumenta em 10mV a tensão no pino de saída.

datasheet

Cooler

Cooler 5V

Comprar

1 Imagem relacionada

Qualquer tipo de cooler 5V

(Obs.: Não utilizar cooler com tensão superior a 5V - lembramos que o Arduino tem saída máxima de 5v)

Arduino UNO R3 Arduino UNO Original

Comprar



Arduino UNO Similar

Comprar




1

Você poderá utilizar uma placa Arduino UNO original ou similar

Montagem do Circuito

Conecte os componentes no Protoboard como mostra a figura abaixo. Verifique cuidadosamente os cabos de ligação antes de ligar seu Arduino. Lembre-se que o Arduino deve estar totalmente desconectado da força enquanto você monta o circuito.


Atenção

1) Neste projeto vamos utilizar um display LCD 16x2 com controlador HD44780, que se adapta aos mais diversos projetos com vários modelos de placas e microcontroladores. Este display possui 16 colunas por 2 linhas com backlight (luz de fundo) verde, azul ou vermelha e tem 16 pinos para a conexão. Atenção: Utilize um display LCD com os pinos soldados.

border:1px solid #000;

2) Preste muita atenção na montagem do dsiplay LCD. Observe que utilizamos os 6 primeiros pinos do LCD, pulamos os 4 próximos e então utilizamos mais 6pinos. Veja a tabela abaixo:

3) Observe que nesse projeto o potenciômetro foi montado como um divisor de tensão, onde utilizamos os 3 terminais do componente:

Obs.: Ao girar o eixo do potenciômetro, o valor da tensão deverá aumentar do negativo para o positivo, ou seja, se a tensão do circuito for 5V, o potenciômetro irá variar de 0 a 5V.

No nosso exemplo, girando-se o eixo do potenciômetro no sentido horário, aumentamos a tensão na entrada do pino 3 do display e diminuímos o contraste dos caracteres com o back light (luz de fundo) até que não é mais possível visualizá-los. Fazendo o contrário, ou seja, diminuindo a tensão até o zero, teremos um contraste máximo entre os caracteres e a luz de fundo.

4) Cuidado para não ligar o sensor de temperatura invertido. Ele deve ficar com a face reta virada para frente, conforme a imagem abaixo, e a face arredondada virada para trás, de forma que o positivo fique ao lado esquerdo do sensor e o negativo ao lado esquerdo do sensor.
