Projeto 37 - Selecionando músicas de Natal com push button
- Detalhes
- angelo
- Acessos: 7744
Básico - Projeto 37
Selecione músicas de natal com push button
Objetivo

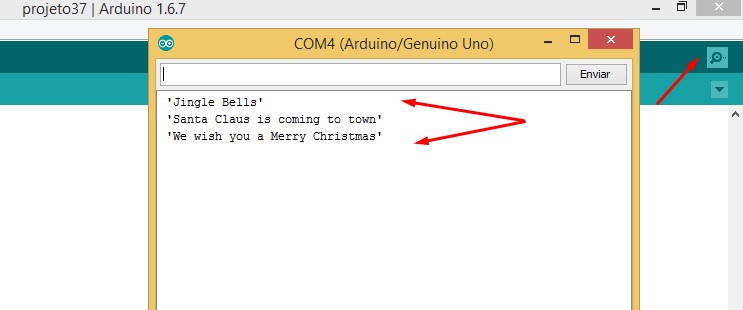

Neste projeto vamos apresentar um circuito que irá gerar três melodias de natal, onde será possível selecionar a música que se deseja tocar. Para isso, utilizaremos um sonorizador (buzzer, disco piezo elétrico ou auto falante) e botões (push button) que serão utilizados como seletores. O projeto contará também com um controlador de volume de som (potenciômetro) e um led sinalizador.
No projeto não vamos utilizar o conceito tone() para gerar sons, onde demonstraremos uma forma alternativa para gerar notas musicais com frequência e duração definidas. (Forma alternativa ao conceito tone() apresentado no projeto 35.)
Vamos utilizar também neste exemplo, o conceito de compilação de arquivos tipo header file, que são arquivos com extensão .h. Estes arquivos permitem a reutilização do código em outros projetos, além de possibilitar uma maior organização e otimização da estrutura do programa.
Header file: Em programação de computadores, um arquivo cabeçalho (em inglês: header file) é um arquivo, ou seja, uma biblioteca que contêm uma coletânea de funções reutilizáveis separadas do código fonte principal.
Sonorizadores: O buzzer e o disco são sonorizadores piezoelétricos. Quando se aplica um sinal elétrico em uma determinada frequência, o dispositivo piezoelétrico produz uma nota musical. As notas variam de acordo com a frequência utilizada. (O ouvido humano pode ouvir sons nas frequências entre 20 e 20.000 Hz).
Aplicação
Para fins didáticos e criação de sons com Arduino.
Componentes necessários
Referência |
Componente |
Quantidade |
Imagem |
Observação |
Protoboard | Protoboard 830 pontos Comprar | 1 | ![]() |
No mínimo utilizar protoboard com 830 pontos |
Jumpers | Kit cabos ligação macho / macho Comprar | 1 | ||
Buzzer |
Buzzer ativo 5V 12mm Comprar |
1 | ![]() |
Utilize um buzzer ou um disco piezoelétrico |
Led 5mm |
LED 5mm Comprar |
1 | |
1 LED alto brilho ou difuso (qualquer cor) Você poderá utilizar também LEDs de 3 mm na cor que desejar. |
Resistor |
Resistor Comprar |
1 | |
1 Resistor 150Ω Se precisar usar outros valores, calcule o resistor apropriado para o led utilizado - Calcular Resistor ou use a Tabela Resistor para Leds |
Push Button |
Push button 6X6X5mm Comprar |
3 | |
|
Potenciômetro |
Potenciômetro 1K Comprar
|
1 | ![]() |
O valor do potenciômetro aumenta quando giramos o eixo do componente na direção do polo negativo para o polo positivo. Obs.: Se não possuir potenciômetro de 1KΩ você poderá utilizar um de outro valor, até 10kΩ. |
Arduino UNO R3 | Arduino UNO Original
Comprar
Arduino UNO Similar Comprar
|
1 | ![]() |
Você poderá utilizar uma placa Arduino UNO original ou similar |
Montagem do Circuito

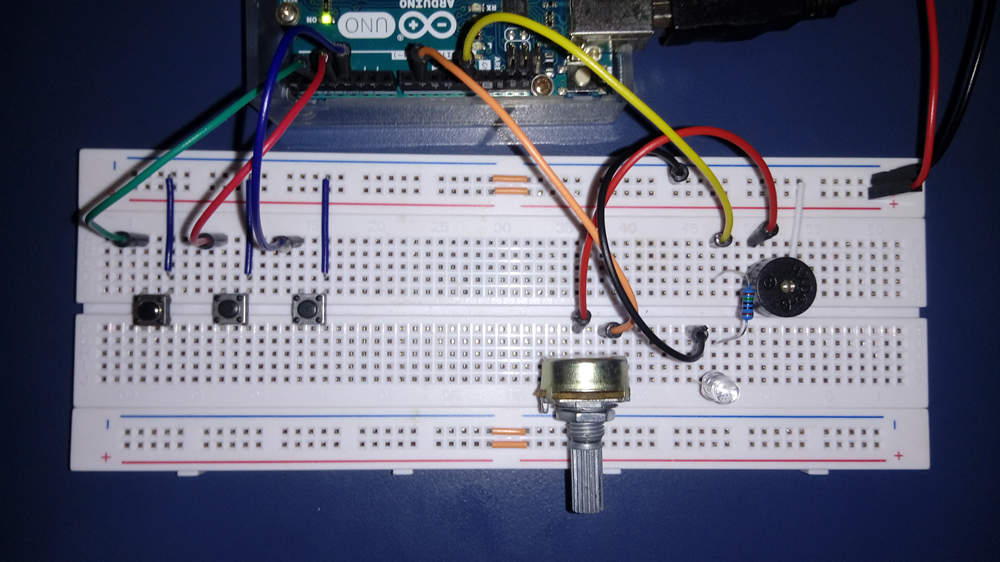

Conecte os componentes no Protoboard como mostra a figura abaixo. Verifique cuidadosamente os cabos de ligação antes de ligar seu Arduino. Lembre-se que o Arduino deve estar totalmente desconectado da força enquanto você monta o circuito. Neste projeto você poderá utilizar um buzzer ou um disco piezoelétrico na montagem do circuito. Se possível, teste com os dois componentes.
Atenção
1) O buzzer tem polaridade. Portando, cuidado para não ligar o buzzer invertido. Se você retirar o adesivo superior do buzzzer poderá ver um sinal de positivo (+). Este sinal mostra onde está o pino positivo do componente que deverá estar conectado ao potenciômetro (neste projeto) ou a uma porta digital do Arduino e o polo negativo ao GND.
2) Lembre-se que o LED também tem polaridade: o terminal maior tem polaridade positiva e o lado do chanfro tem polaridade negativa.
2.1. Portanto, faça a conexão do Arduino no terminal positivo do led (anodo) e o GND no terminal negativo (catodo).
2.2. Para evitar danos ao led é necessário a inclusão de um resistor no circuito. Como o resistor é um limitador da corrente elétrica, ele poderá estar conectado no anodo (terminal maior) ou no catodo (terminal menor) do led, tanto faz.
3) Determinamos o valor do resistor através da tabela prática: Tabela prática de utilização de leds 3mm e 5mm. Entretanto, o mais correto é sempre verificar o datasheet do fabricante do LED para você ter os exatos valores de tensão e corrente do mesmo - leia Como calcular o resistor adequado para o led. (Obs.: Resistores iguais ou superiores a 150 Ω poderão ser utilizados em LEDs de todas as cores para um circuito com tensão igual ou inferior a 5V).
Valores utilizados para nossos projetos: LEDs difusos ou de alto brilho: Vermelho, Laranja e Amarelo: 150 Ω | Led Verde e Azul: 100 Ω (No nosso projeto utilizamos um resistor de 150 Ω)
4) Monte os botões (push button) sem os resistores, pois através da programação vamos habilitar o resistor pull-up interno do arduino. Desta forma, quando o botão estiver pressionado, o Arduino retornará "LOW" ou "0". Assista o vídeo Arduino: Botão e Resistor de Pull Up Interno
