Desafio30 - Mostra cor hexadecimal do led RGB no display LCD
- Detalhes
- angelo
- Acessos: 350
Desafio 30 - Projeto 46 e Projeto 27
Criando cores com Led RGB usando comunicação serial
Com base no projeto 46 e projeto 27 resolva os seguintes desafios:
a) Acrescente na montagem do projeto 46 um led RGB. Monte o led como é demonstrado no projeto 27.

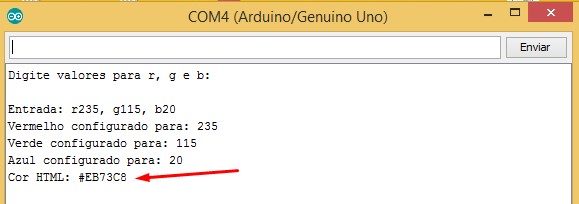

b) Tomando como base o programa (sketch) do projeto 27, faça a conversão dos valores R, G, B da cor resultante do Led RGB para valores hexadecimais (HTML). Acrescente estes valores no Monitor Serial (tela do computador):
c) Tomando como base o programa do projeto 46, faça com que apareça no display LCD o valor hexadecimal da cor resultante no led RGB.
Dicas e orientações
1) - Conversão RGB para código HTML
A cor que é vista no monitor do computador é formada pela mistura das cores vermelho, verde e azul (RGB) com diferentes graus de intensidade. A linguagem HTML possibilita misturar até 256 níveis de intensidade de cada uma destas cores.
código da cor em HTML = " # R R G G B B "
O código da cor em HTML é composto pelo símbolo "#" seguido da intensidade (entre 0 e 255) de cada uma das cores do sistema RGB. A intensidade da cor não é representada na base decimal, mas sim, na base hexadecimal (o que resulta num número de 2 dígitos). Leia Conversão sistema RGB para código HTML.
Base Hexadecimal
O nosso sistema de numeração é o decimal; existem 10 símbolos de número: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Na base hexadecimal, existem 16 símbolos: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F. Desta forma, o dígito "A" vale 10, o dígito "B" vale 11, ... e o dígito "F" vale 15. Para converter um número inteiro da base decimal para a base hexadecimal, siga o seguinte algoritmo:
- Divida o número sucessivamente por 16.
- A representação deste número na base hexadecimal será composta pelos restos da divisão, na ordem inversa, onde cada resto é representado pelo respectivo dígito na base hexadecimal.
Veja os exemplos abaixo:
