Objetivo

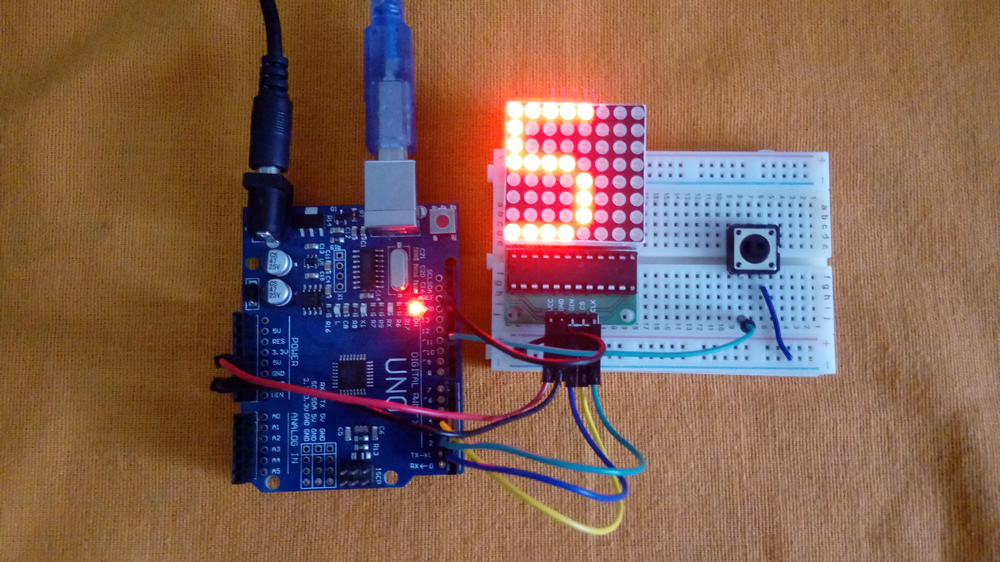

Neste projeto vamos criar um "dado eletrônico" que irá sortear números de 1 a 6 em uma matriz de leds 8X8, usando o módulo MAX7219 junto com a biblioteca LedControlMS.h e com o Arduino. Cada jogada é realizada ao pressionar um botão.

Obs: Antes de iniciar este projeto, recomendo que leia o tutorial: Projeto 71 - Como usar o Módulo Matriz de Led 8X8 - MAX7219 com Arduino, onde mostramos como usar o módulo matriz de leds e a bibilhoteca.

Módulo Matriz de Led 8X8 - MAX7219 - O módulo Matriz de led 8x8 é um módulo que permite controlar displays de led e transmitir informações para o Arduino de uma forma fácil e prática, ocupando poucas portas do microcontrolador (3 portas + VCC e GND). O módulo possuí um circuito integrado MAX7219 projetado para o acionamento de diversos tipos de displays de led, como uma matriz de led 8X8 por exemplo. Utilizando módulos MAX7219 você poderá ligar vários módulos em série (até 8 dispositivos) criando displays de leds de vários tamanhos.

Aplicação

Para fins didáticos e projetos com efeitos visuais, exibição de textos, imagens ou números.

Componentes necessários

Protoboard	Protoboard 830 pontos	1		No mínimo utilizar protoboard com 400 pontos
Jumpers	Kit cabos ligação macho / macho	1
Módulo Matriz de led	Módulo matriiz de LED 8 X 8 MAX7219	1		Cor emissão do led: vermelha Circuito Integrado: MAX7219 Tensão de operação: 5V Qde. de leds: 64 (8X8) Matriz: modelo 1088AS com organização interna Linhas (catodo comum) | Colunas (anodo comum) (datasheet) Poderá ser utilizado qualquer modelo de matriz 8 X 8
Push Button	Push button 6X6X5mm	1
Arduino UNO R3	Arduino UNO	1		Você poderá utilizar uma placa Arduino UNO original ou similar

Montagem do Circuito

Conecte os componentes no Protoboard como mostra a figura abaixo. Verifique cuidadosamente os cabos de ligação antes de ligar seu Arduino. Lembre-se que o Arduino deve estar totalmente desconectado da força enquanto você monta o circuito.
