Básico - Projeto 47

Comando para limpar tela e pular linha no display LC

Objetivo

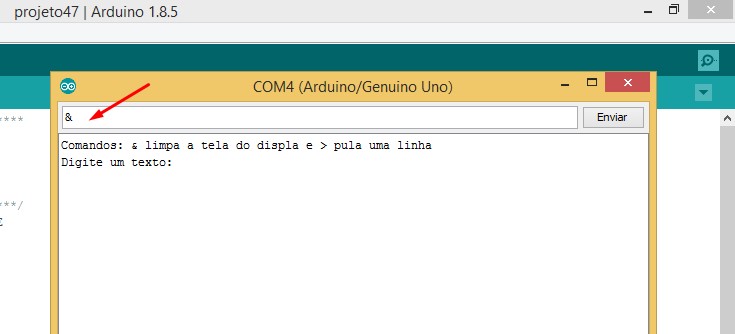

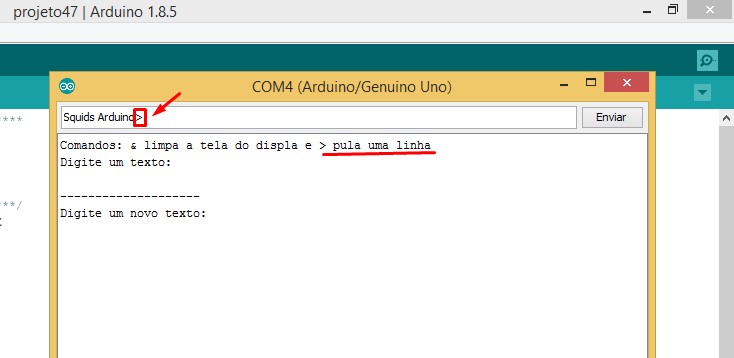

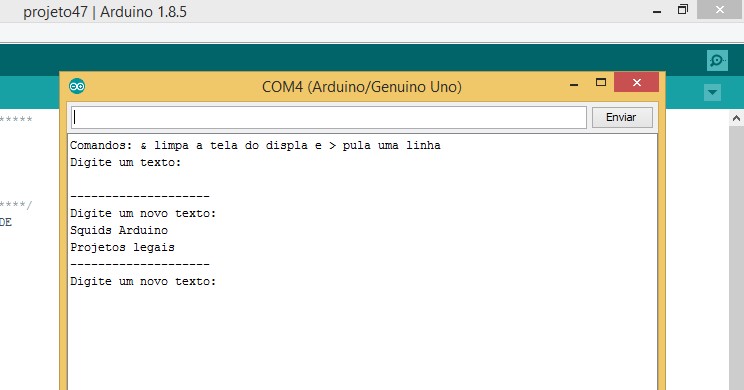

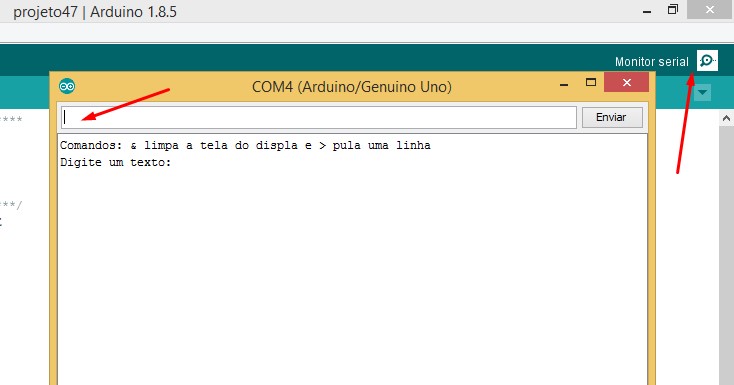

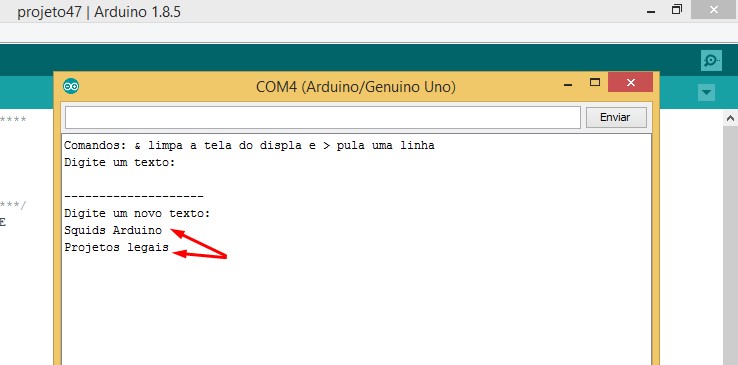

Neste projeto vamos montar um display LCD para mostrar textos digitados pelo teclado do computador. Através do monitor serial do IDE do Arduino você poderá digitar diretamente os textos que serão mostrados no display LCD. Quando precisar limpar a tela do display ou pular o texto da linha 1 para a linha 2, basta clicar as teclas definidas como comandos para estas funções.

Este projeto é bem simples e irá apresentar noções de alguns conceitos muito importantes para utilização do display LCD nos seus projetos, sendo eles:

  • Comunicação serial usando a função Serial.read()
  • Método simples para criar comandos úteis para o display LCD

Aplicação

Para fins didáticos e projetos display de cristal líquido.

Componentes necessários

Referência

Componente

Quantidade

Imagem

Observação

Protoboard Protoboard 830 pontos 1 Resultado de imagem para protoboard 830v

No mínimo utilizar protoboard com 830 pontos

Jumpers Kit cabos ligação macho / macho 1
Display LCD Display LCD 16 X 2 com pinos soldados 1 DISPLAY LCD 16X2

LCD que utilize o controlador HD44780 (veja na descrição ou datasheet do componente)

O display poderá ser de qualquer cor (fundo verde, azul ou vermelho)

Potenciômetro

Potenciômetro 10K (linear)

1 Resultado de imagem para potenciômetro

O valor do potenciômetro aumenta quando giramos o eixo do componente na direção do polo negativo para o polo positivo.

Obs.: Se não possuir potenciômetro de 10KΩ você poderá utilizar um de outro valor, de 1kΩ até 100kΩ.

Arduino UNO R3 Arduino UNO 1

Você poderá utilizar uma placa Arduino UNO original ou similar

Montagem do Circuito

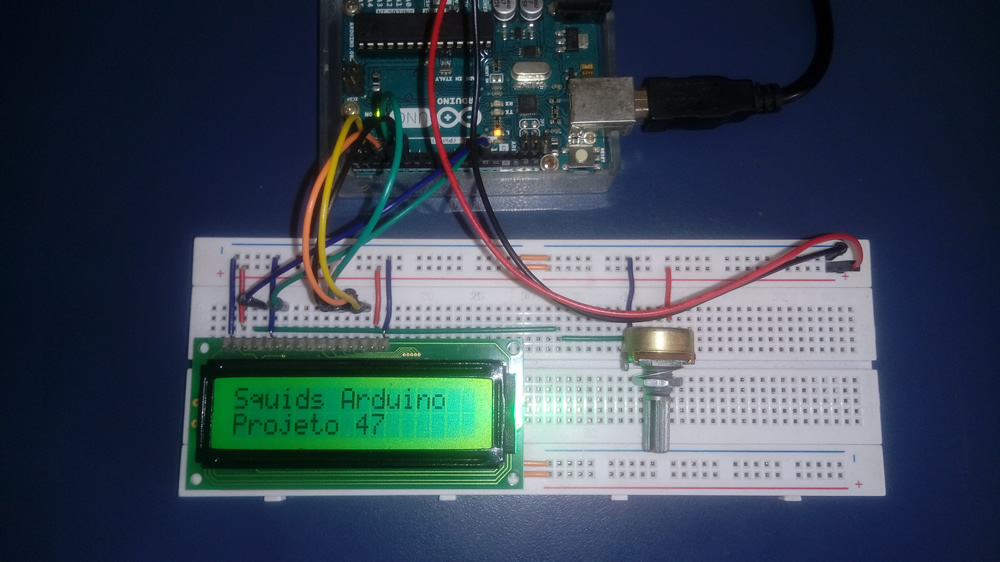

Conecte os componentes no Protoboard como mostra a figura abaixo. Verifique cuidadosamente os cabos de ligação antes de ligar seu Arduino. Lembre-se que o Arduino deve estar totalmente desconectado da força enquanto você monta o circuito.


Atenção

1) Neste projeto vamos utilizar um display LCD 16x2 com controlador HD44780, que se adapta aos mais diversos projetos com vários modelos de placas e microcontroladores. Este display possui 16 colunas por 2 linhas com backlight (luz de fundo) verde, azul ou vermelha e tem 16 pinos para a conexão. Atenção: Utilize um display LCD com os pinos soldados.
